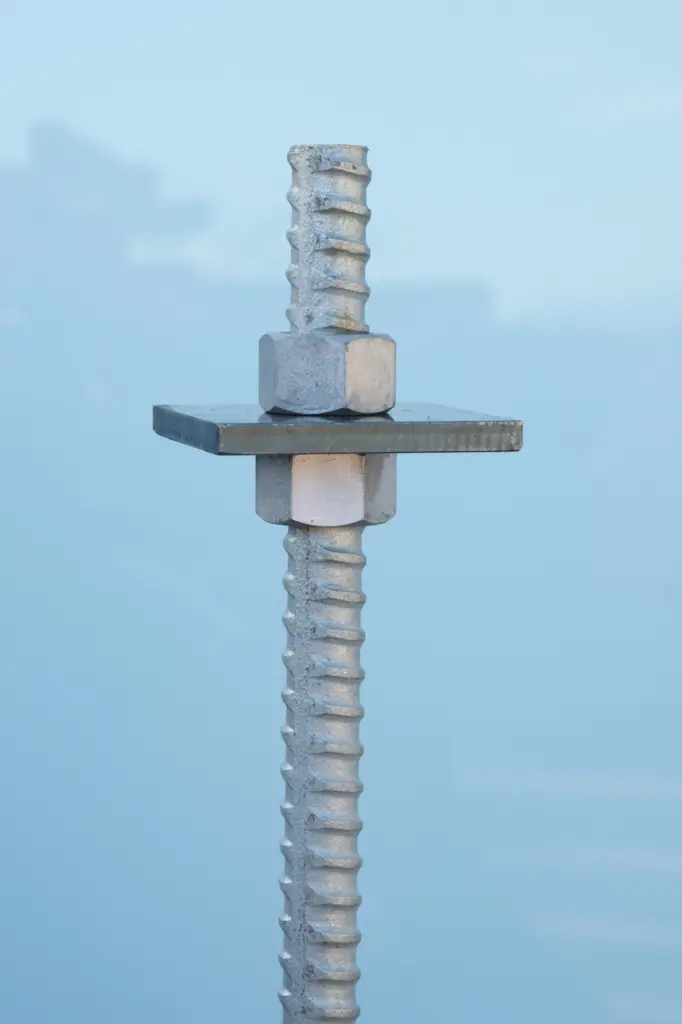

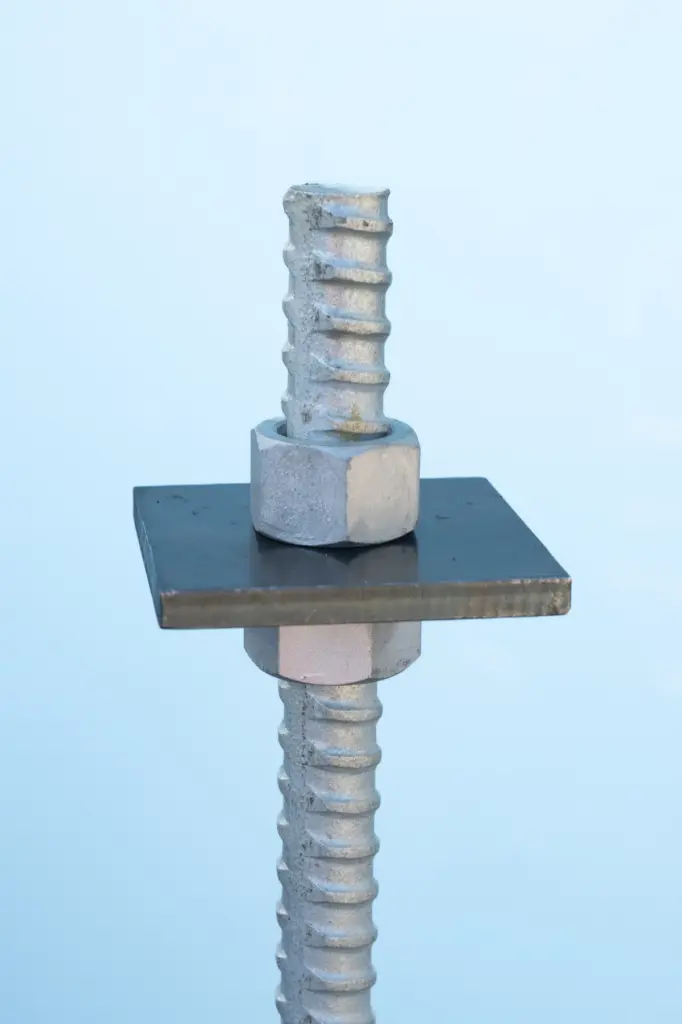

Barra de Roscado Continuo

Las barras de roscado continuo son elementos de acero con una rosca a lo largo de toda su longitud, muy utilizadas en geotecnia y construcción, especialmente en sistemas como los micropilotes, anclajes y bulones.

Son barras cuya rosca no está solo en los extremos, sino en todo el cuerpo, lo que permite:

Características principales

Material: acero de alta resistencia en calidad B500/550 y Alto límite elástico 950/1050.
Diámetros disponibles: 20 mm a 63,5 mm (o más en casos especiales)
Rosca: rosca cuadrada estándar
Protección: pueden ser galvanizadas o con recubrimientos anticorrosión

Usos más comunes

Micropilotes

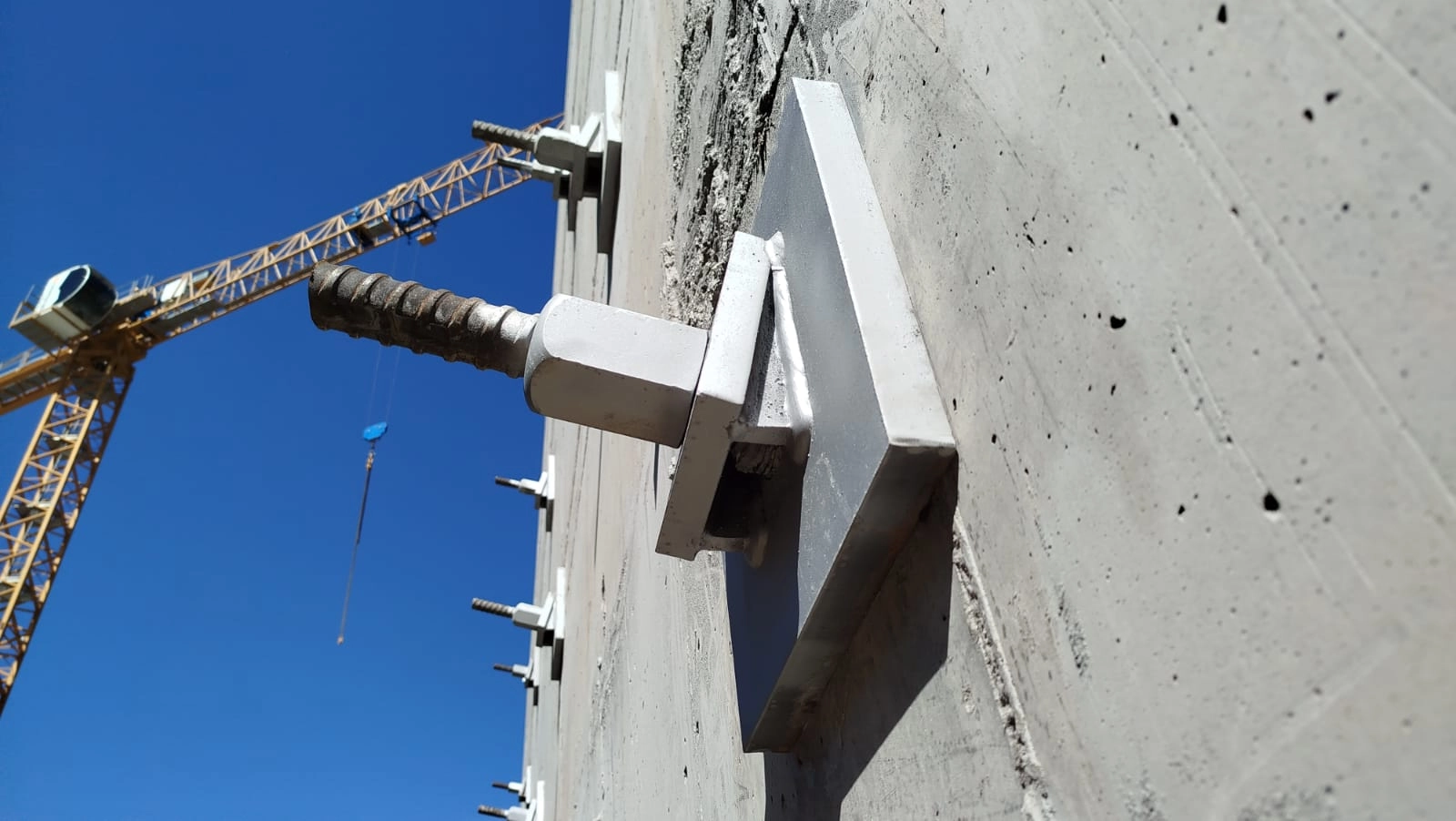

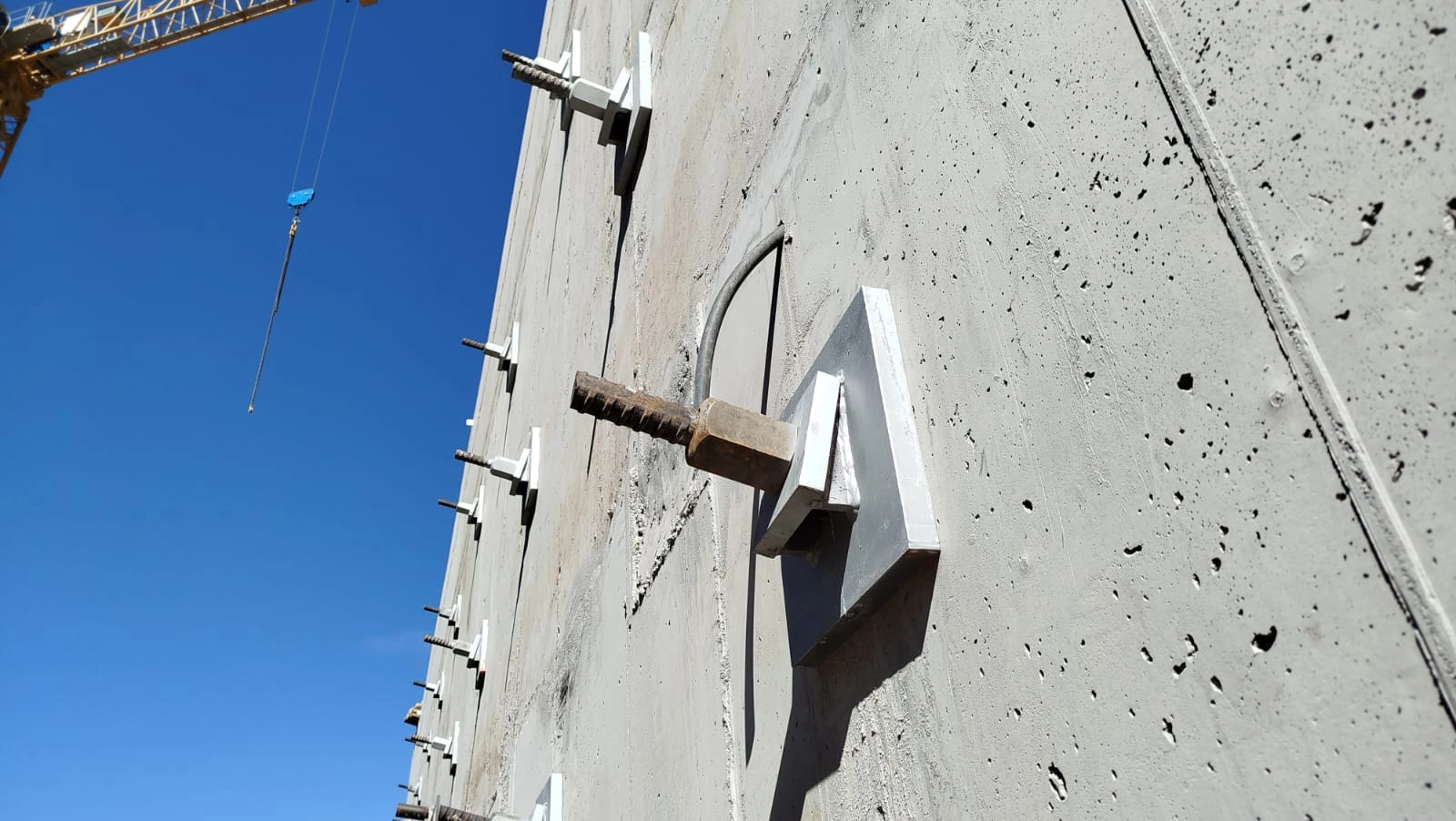

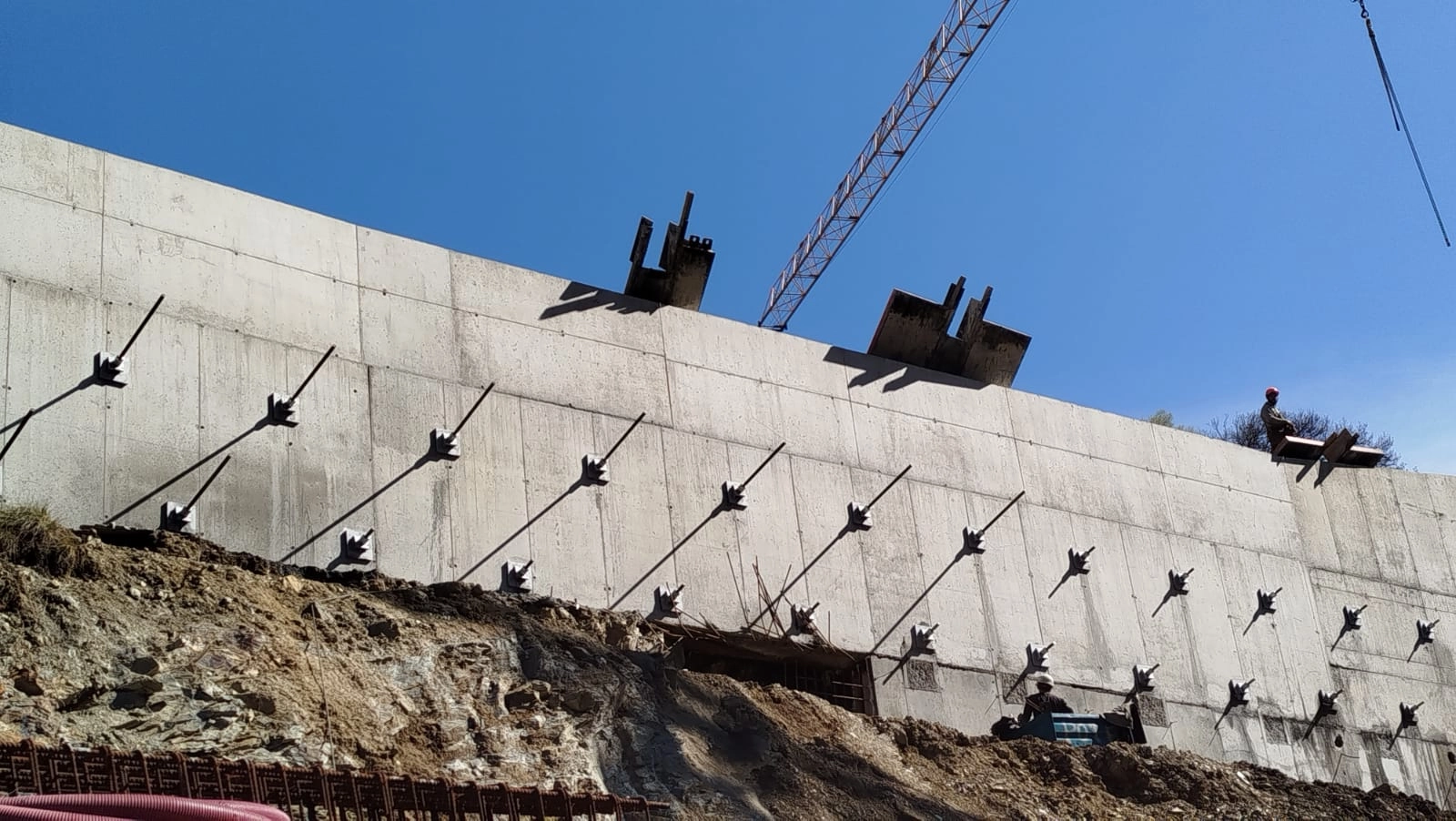

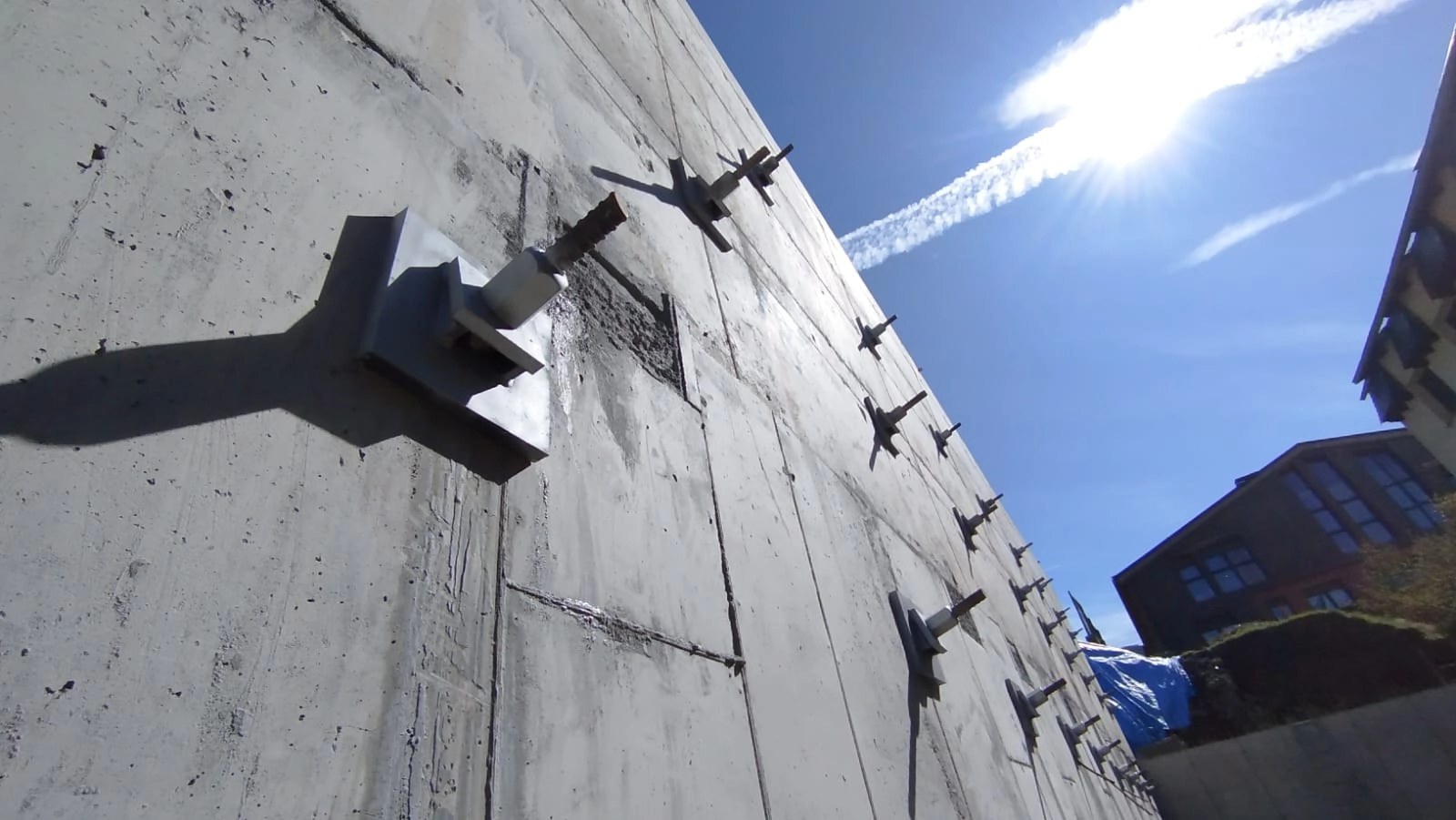

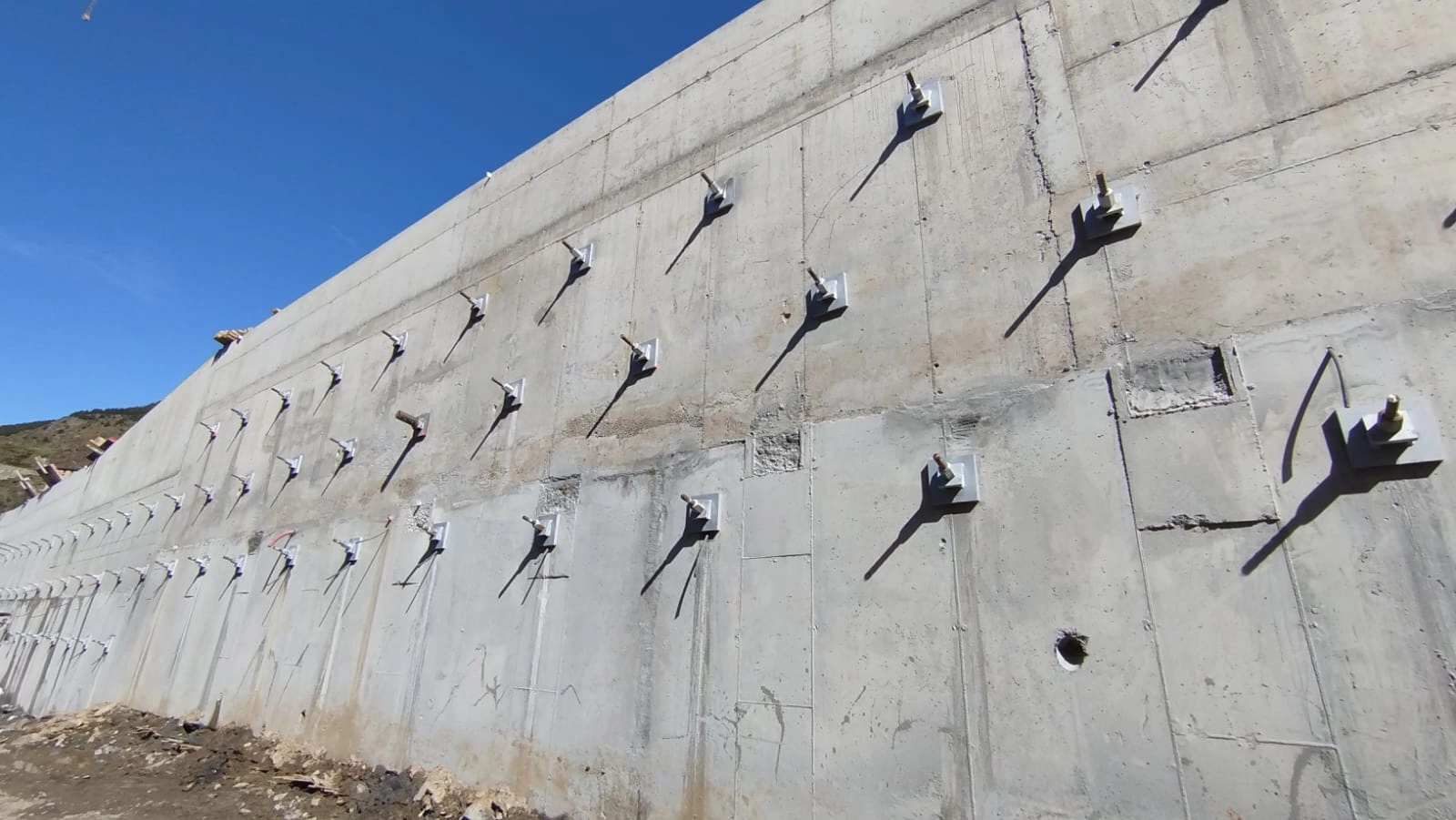

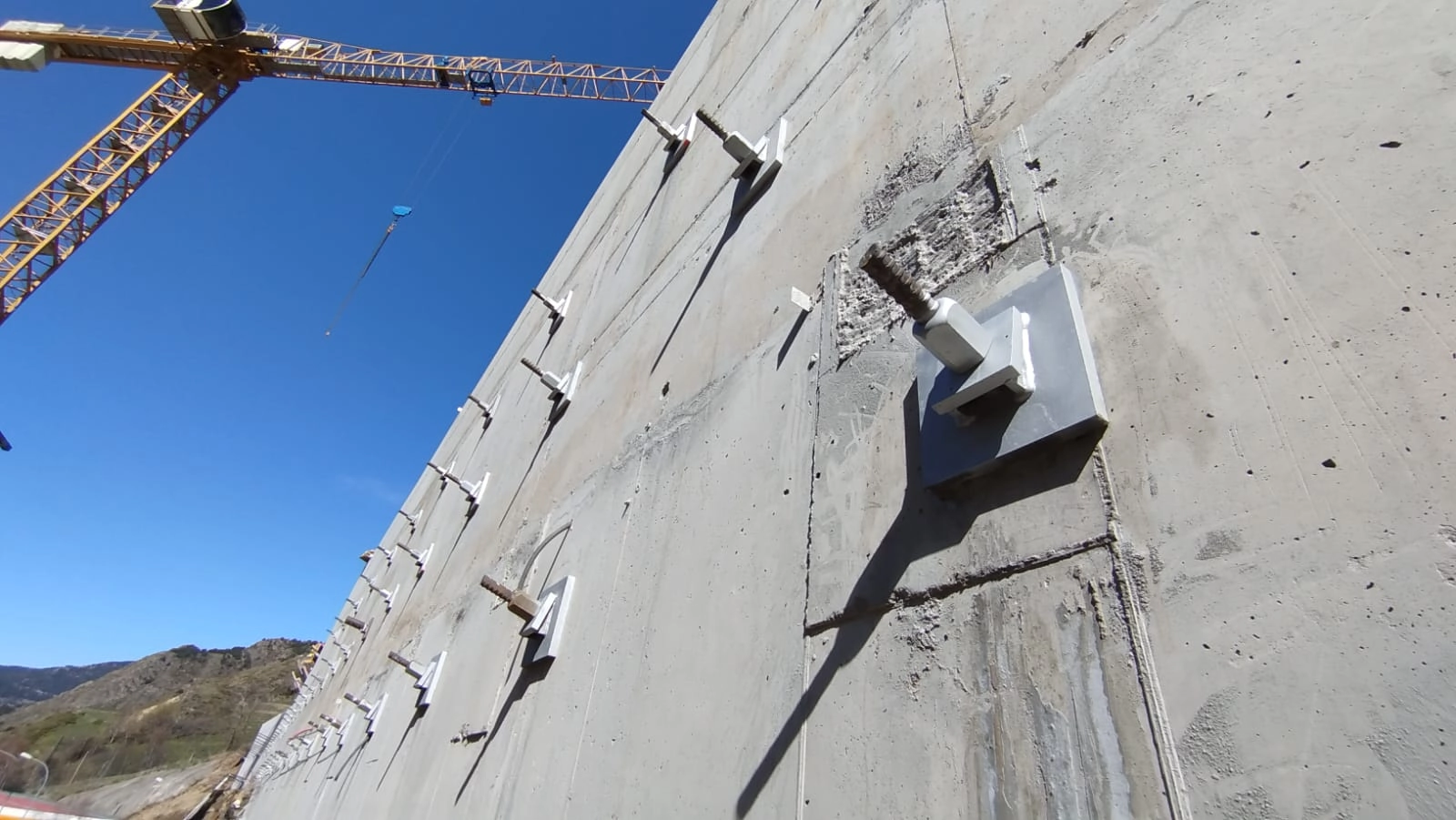

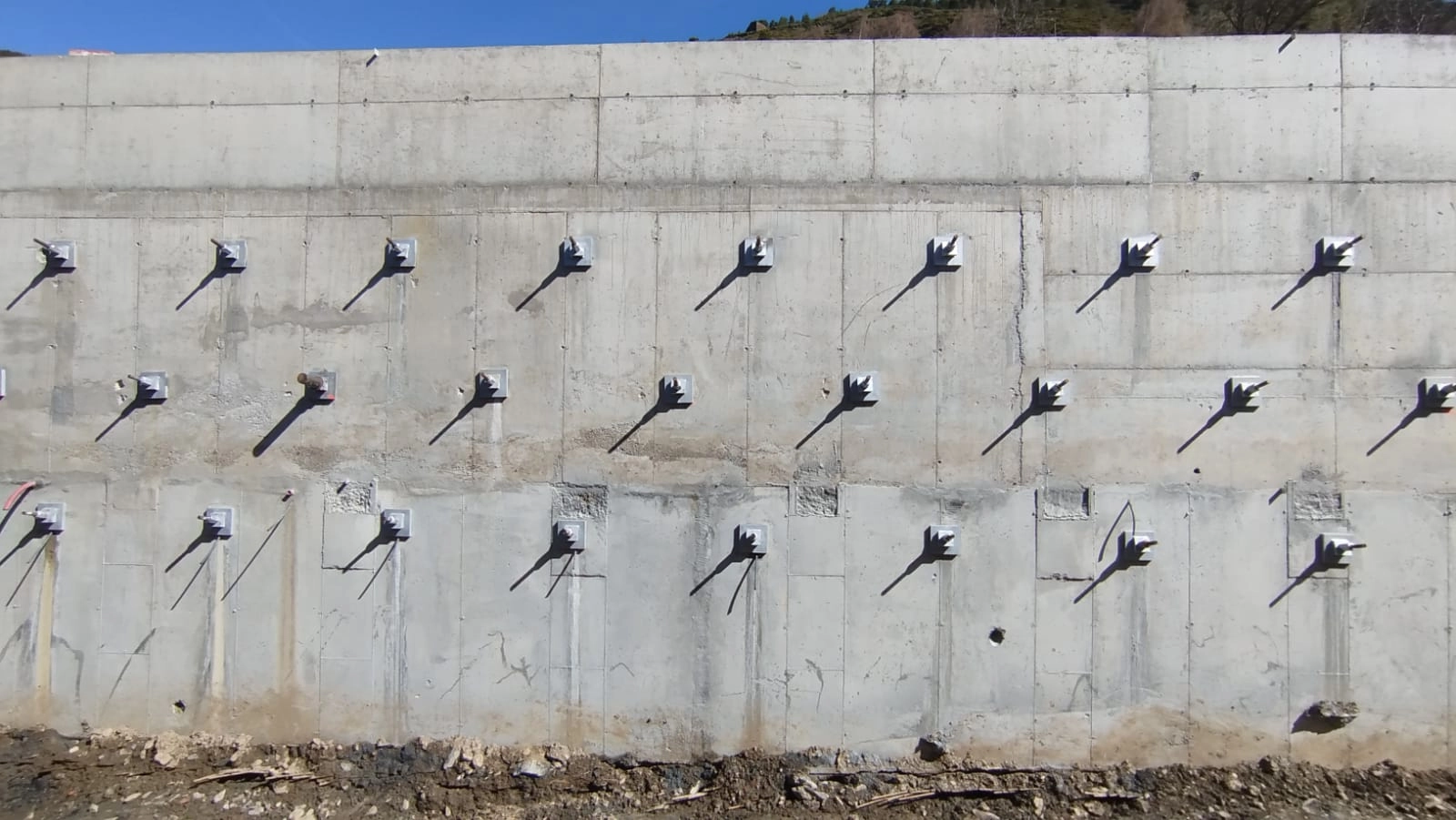

Anclajes al terreno

Bulonado en túneles

Cimentaciones especiales

Ventajas clave

Gran versatilidad (se adaptan a distintas longitudes)
Fácil montaje mediante manguitos
Alta capacidad resistente a tracción
Compatibilidad con sistemas de inyección
En versiones huecas: Permiten perforar e inyectar simultáneamente

Las barras de roscado continuo son un sistema muy práctico en obra geotécnica: permiten montar, ajustar y adaptar soluciones estructurales directamente en campo, especialmente en micropilotes y anclajes.

BARRA DE ROSCADO CONTINUO CALIDAD B500/550
Item	Límite elástico (kN)	Carga de rotura (kN)	Ø Min/Max (mm)	Sección (mm²)	Peso (kg/mt)	Grado acero (N/mm²)	Elongación (%)	Rosca
GEOB020	157	173	20 / 23	314	2.47	500/550	≥ 6%	Left
GEOB025	245	270	25 / 29	490	3.85	500/550	≥ 6%	Left
GEOB028	308	339	28 / 32	615	4.83	500/550	≥ 6%	Left
GEOB032	402	442	32 / 36	803	6.31	500/550	≥ 6%	Left
GEOB040	628	691	40 / 45	1255	9.86	500/550	≥ 5%	Left
GEOB050	982	1080	50 / 56	1963	15.41	500/550	≥ 5%	Left
GEOB063	1758	2217	63.5 / 70	3169	24.86	555/700	≥ 5%	Left

ALTO LÍMITE ELÁSTICO - 950/1050
Item no	Límite elástico (kN)	Carga de rotura (kN)	Ø Min/Max (mm)	Avg Section (mm²)	Peso (kg/m)	Tipo de acero (N/mm²)	Rosca
GEOB020+	282	345	20 / 23	314	2.47	900/1100	Left
GEOB025+	442	540	25 / 29	490	3.85	900/1100	Left
GEOB028+	554	678	28 / 32	615	4.83	900/1100	Left
GEOB032+	723	884	32 / 36	803	6.31	900/1100	Left
GEOB040+	1130	1382	40 / 45	1255	9.86	900/1100	Left

TUERCA HEXAGONAL
Item	H (mm)	L (mm)	Peso (kg)
GEOTH020	36	40	0.25
GEOTH025	41	45	0.25
GEOTH028	46	50	0.40
GEOTH032	50	60	0.50
GEOTH040	65	70	1.2
GEOTH050	80	90	2.2
GEOTH063	100	135	6.6

PLACA DE REPARTO
Código / Item	Dimensiones (mm)	Espesor (mm)	Peso (kg)
GEO150x08	150 x 150	8	1.4
GEO150x10	150 x 150	10	1.7
GEO200x08	200 x 200	8	2.5
GEO200x10	200 x 200	10	3.1
GEO200x12	200 x 200	12	3.7
GEO200x20	200 x 200	20	6.2
GEO250x20	250 x 250	20	9.8
GEO250x25	250 x 250	25	12.3
GEO300x20	300 x 300	20	14.1
GEO300x30	300 x 300	30	21.2
GEO300x40	300 x 300	40	28.3

MANGUITO DE UNIÓN
Código / Item	L (mm)	G (mm)	Peso (kg)
GEOM020	36	105	0.50
GEOM025	40	115	0.60
GEOM028	45	125	0.80
GEOM032	52	140	1.2
GEOM040	65	180	2.4
GEOM050	80	200	4.2
GEOM063	101	200	9.0

MANGUITO DE UNIÓN
Código / Item	L (mm)	G (mm)	Peso (kg)
GEOM020	36	105	0.50
GEOM025	40	115	0.60
GEOM028	45	125	0.80
GEOM032	52	140	1.2
GEOM040	65	180	2.4
GEOM050	80	200	4.2
GEOM063	101	200	9.0

MANGUITO DE UNIÓN (SERIE P)
Item no	L (mm)	G (mm)	Peso (kg)
GE0020P	45	150	1.5
GE0025P	50	160	1.7
GE0028P	55	180	2.4
GE0032P	60	180	3.1
GE0040P	70	220	4.1

TUERCA CON ANILLO DE IZAJE
Item no	Sw (mm)	L (mm)	d (mm)	R (mm)	Peso (kg)
GEO_020S	45	100	20	20	0.8
GEO_025S	45	115	20	22.5	1.0
GEO_028S	45	115	20	22.5	1.0
GEO_032S	53	125	20	25	1.1

TUERCA SEMIESFÉRICA
Código / Item	Sw (mm)	L (mm)	B (mm)	Peso (kg)
GEOTS025	41	45	55	0.35
GEOTS028	40	55	60	0.40
GEOTS032	45	59	70	0.54

CONTRATUERCA HEXAGONAL
Código / Item	L (m)	G (mm)	Peso (kg)
GEOCH020	36	26	0.15
GEOCH025	46	26	0.23
GEOCH028	50	26	0.30
GEOCH032	55	30	0.40
GEOCH040	65	30	0.50
GEOCH050	80	40	1.00
GEOCH063	100	40	1.50

CENTRADOR TIPO REJILLA - PVC
Código / Item	Barra Ø (mm)	Ext. Ø (mm)
GEO020080	20	80
GEO025090	25	90
GEO028110	28	110
GEO032110	32	110
GEO040110	40	110
GEO050115	50	115
GEO055135	55	135
GEO065135	65	135
GEO075120	75	120
GEO085140	85	140
