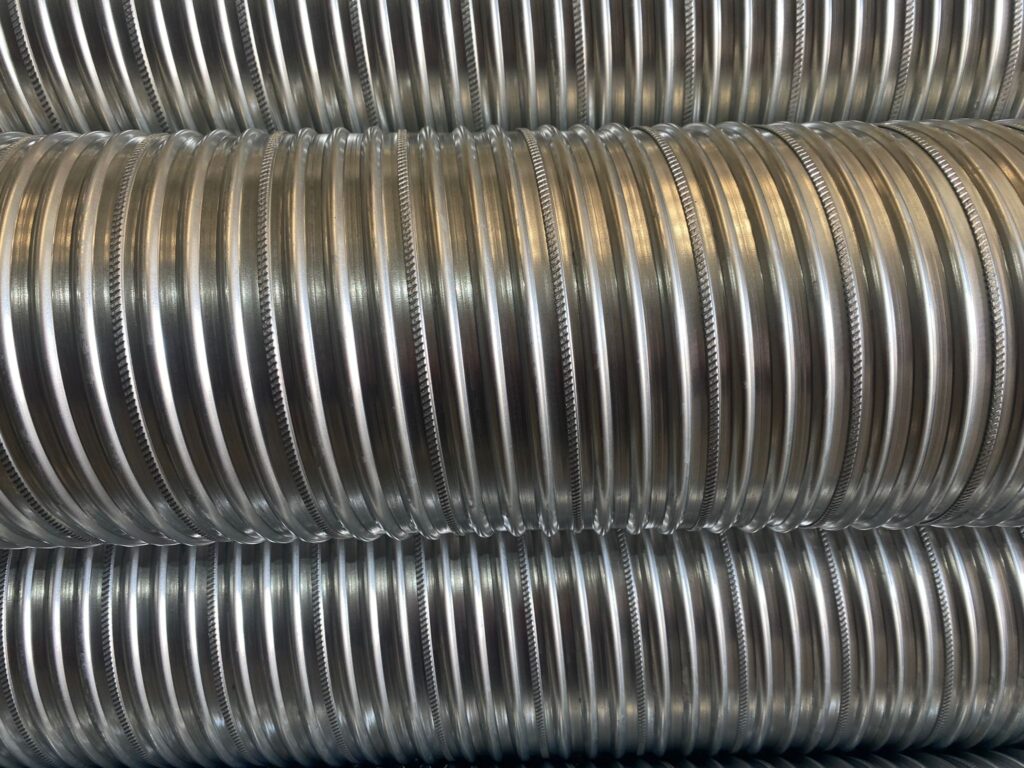

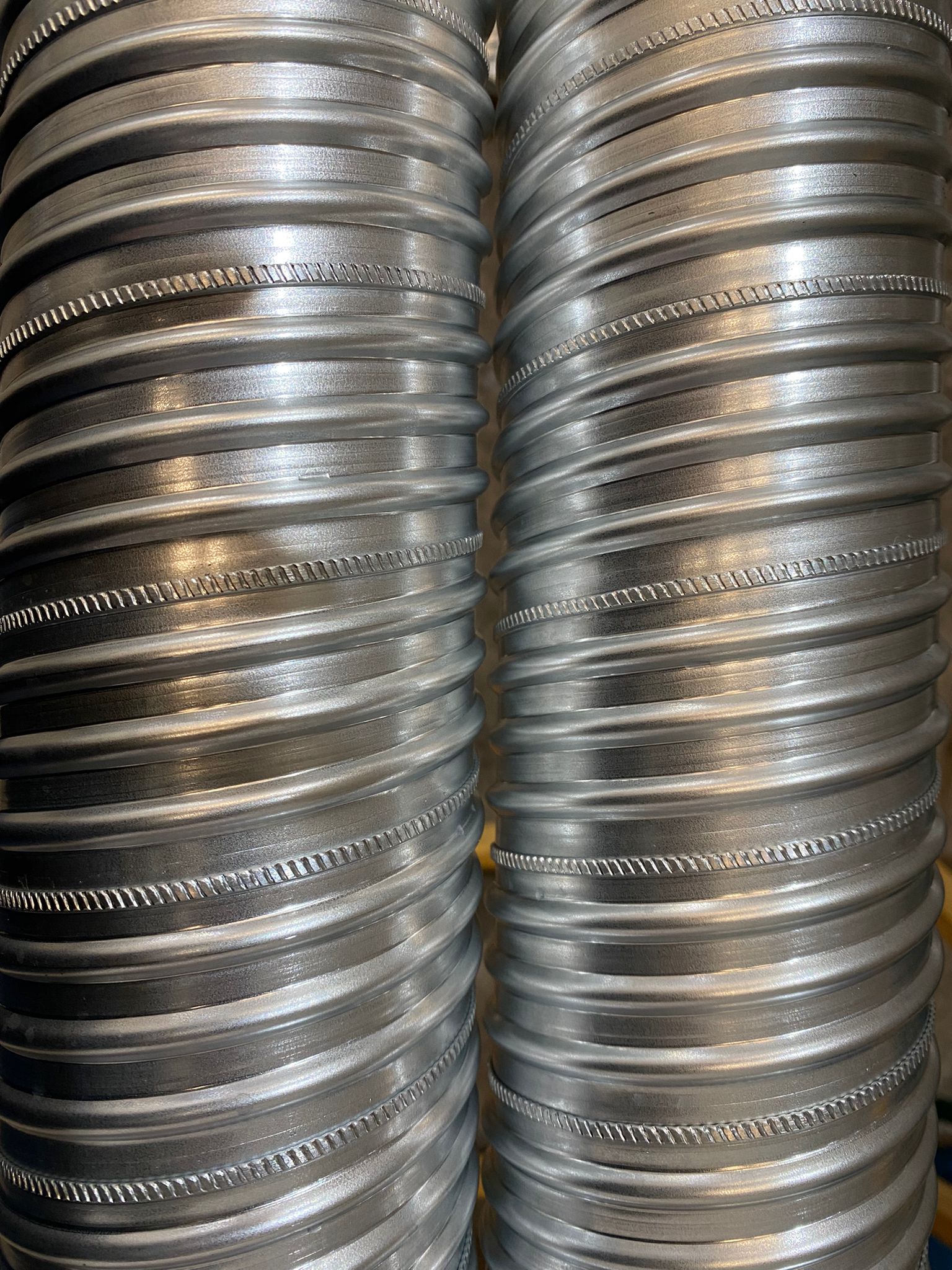

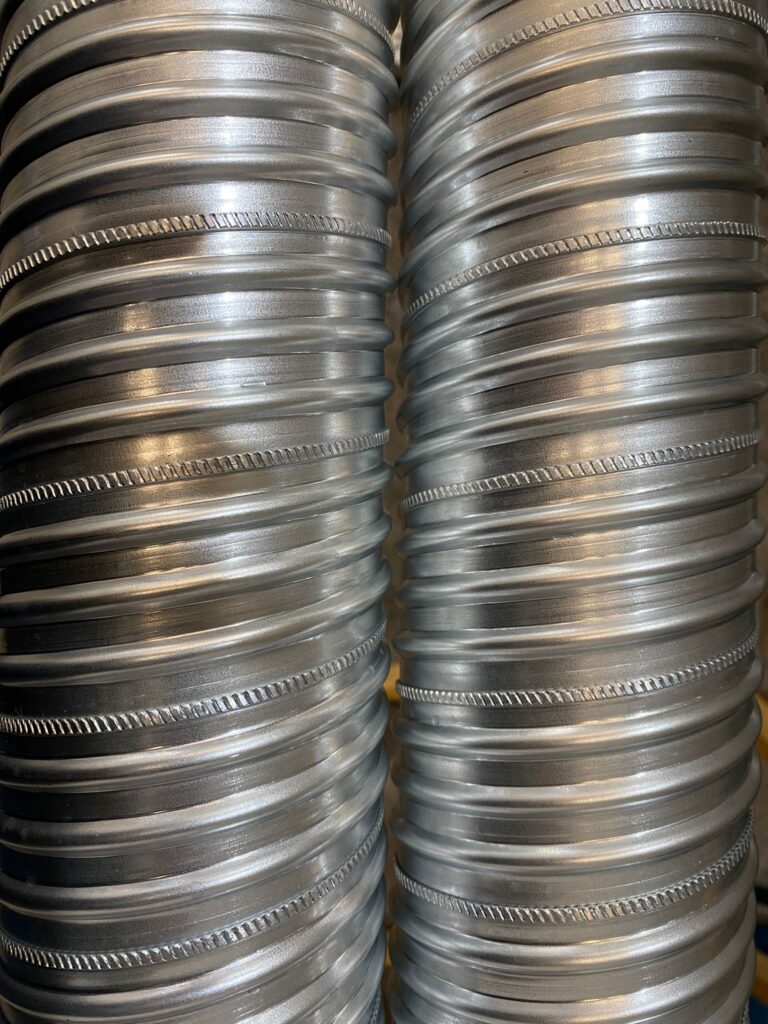

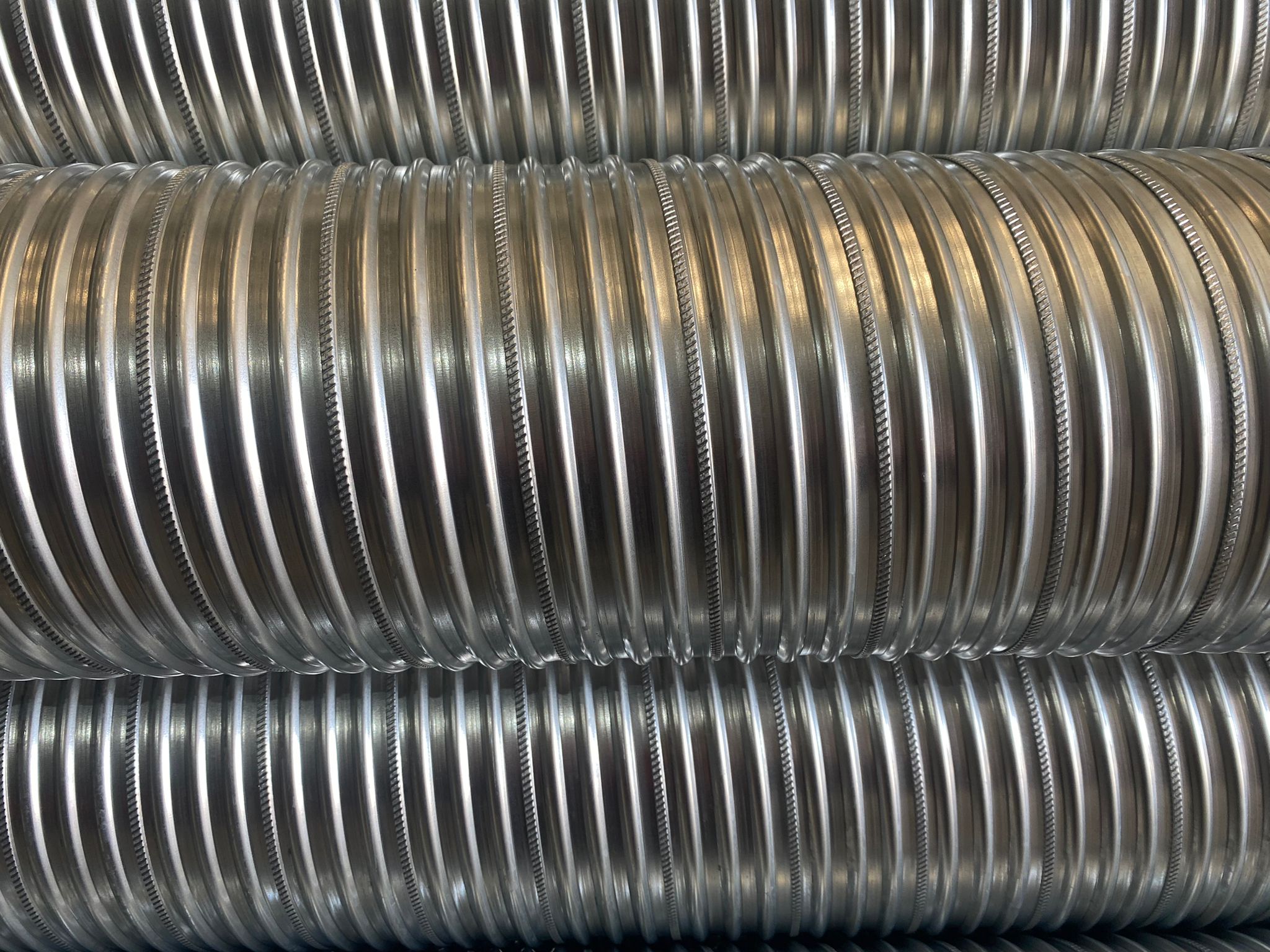

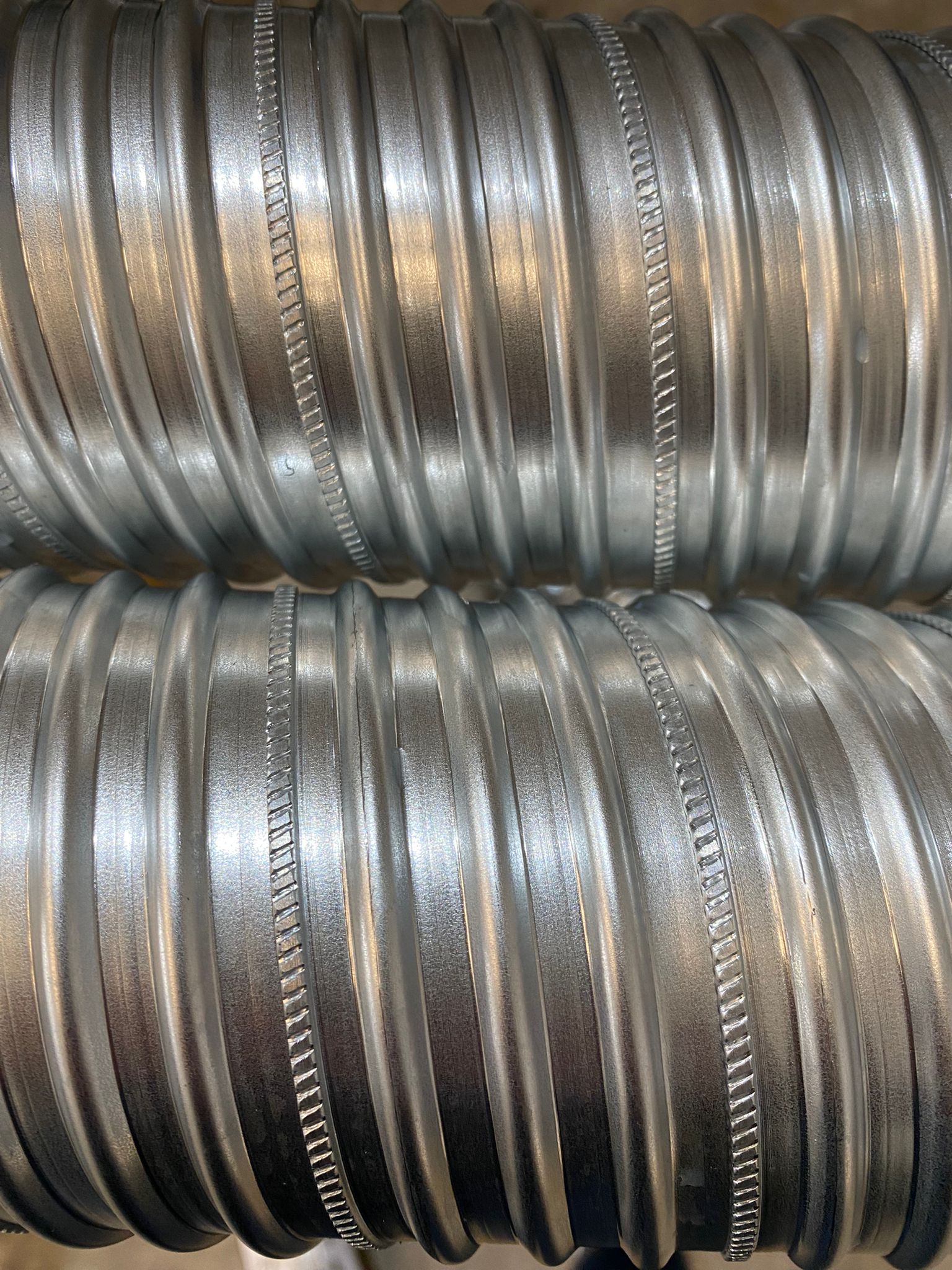

Fabricamos nuestras vainas corrugadas metálicas bajo la normativa europea UNE EN- 523 EN-524 cumpliendo con los requisitos marcados por el Marcado CE.
El Marcado CE garantiza que nuestras vainas están diseñadas y fabricadas para su uso en aplicaciones estructurales, especialmente en sistemas de postesado, pretensado y geotecnia, cumpliendo con los requisitos esenciales de:
Resistencia mecánica y estabilidad
Durabilidad frente a agentes externos
Seguridad en su uso
Control de calidad en fabricación
El Marcado CE no solo es un requisito legal, sino una garantía de que nuestros productos cumplen con los estándares europeos exigidos, han sido fabricados bajo control certificado y son aptos.
Disponemos de un sistema de control de producción certificado que garantiza:
Trazabilidad completa de los materiales
Control de procesos de fabricación
Ensayos y verificaciones periódicas
Cumplimiento de las especificaciones técnicas
Cada suministro de vainas corrugadas metálicas incluye:
| Item no | Dimensiones Fleje | Denominación | Ø Interior | Ø Exterior | Manguito de Unión |
|---|---|---|---|---|---|
| VCM40 | 0,35 x 0,57mm | Vaina Ø40mm | 40 | 46 | No |
| VCM51 | 0,35 x 0,57mm | Vaina Ø51mm | 51 | 57 | Sí |
| VCM63 | 0,35 x 0,57mm | Vaina Ø63mm | 63 | 69 | Sí |
| VCM75 | 0,35 x 0,57mm | Vaina Ø75mm | 75 | 81 | Sí |
| VCM81 | 0,35 x 0,57mm | Vaina Ø81mm | 81 | 87 | Sí |
| VCM90 | 0,35 x 0,57mm | Vaina Ø90mm | 90 | 99 | Sí |
| VCM100 | 0,35 x 0,57mm | Vaina Ø100mm | 100 | 109 | Sí |
| VCM110 | 0,35 x 0,57mm | Vaina Ø110mm | 110 | 116 | No |
| VCM120 | 0,35 x 0,57mm | Vaina Ø120mm | 120 | 129 | Sí |
| VCM125 | 0,35 x 0,57mm | Vaina Ø125mm | 125 | 134 | Sí |
| VCM140 | 0,35 x 0,57mm | Vaina Ø140mm | 140 | 149 | No |
| VCM160 | 0,35 x 0,57mm | Vaina Ø160mm | 160 | 169 | No |
Las vainas corrugadas metálicas destinadas a sistemas de postensado se fabrican conforme a las siguientes normas europeas:
Nuestras vainas corrugadas metálicas están diseñadas para:

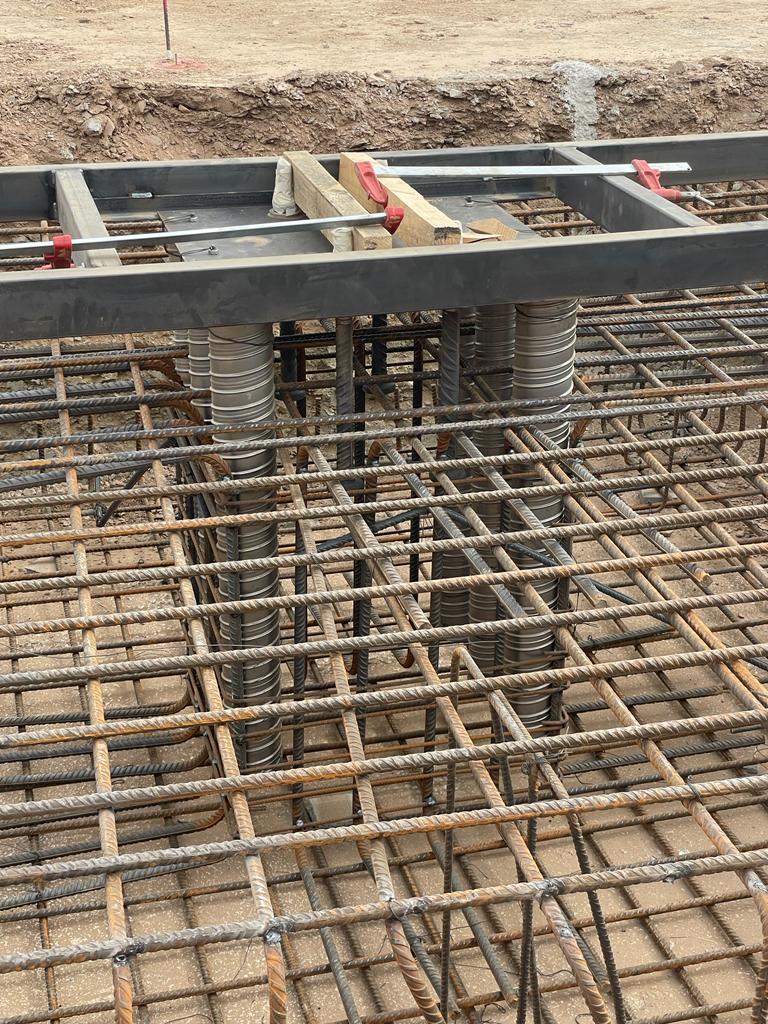

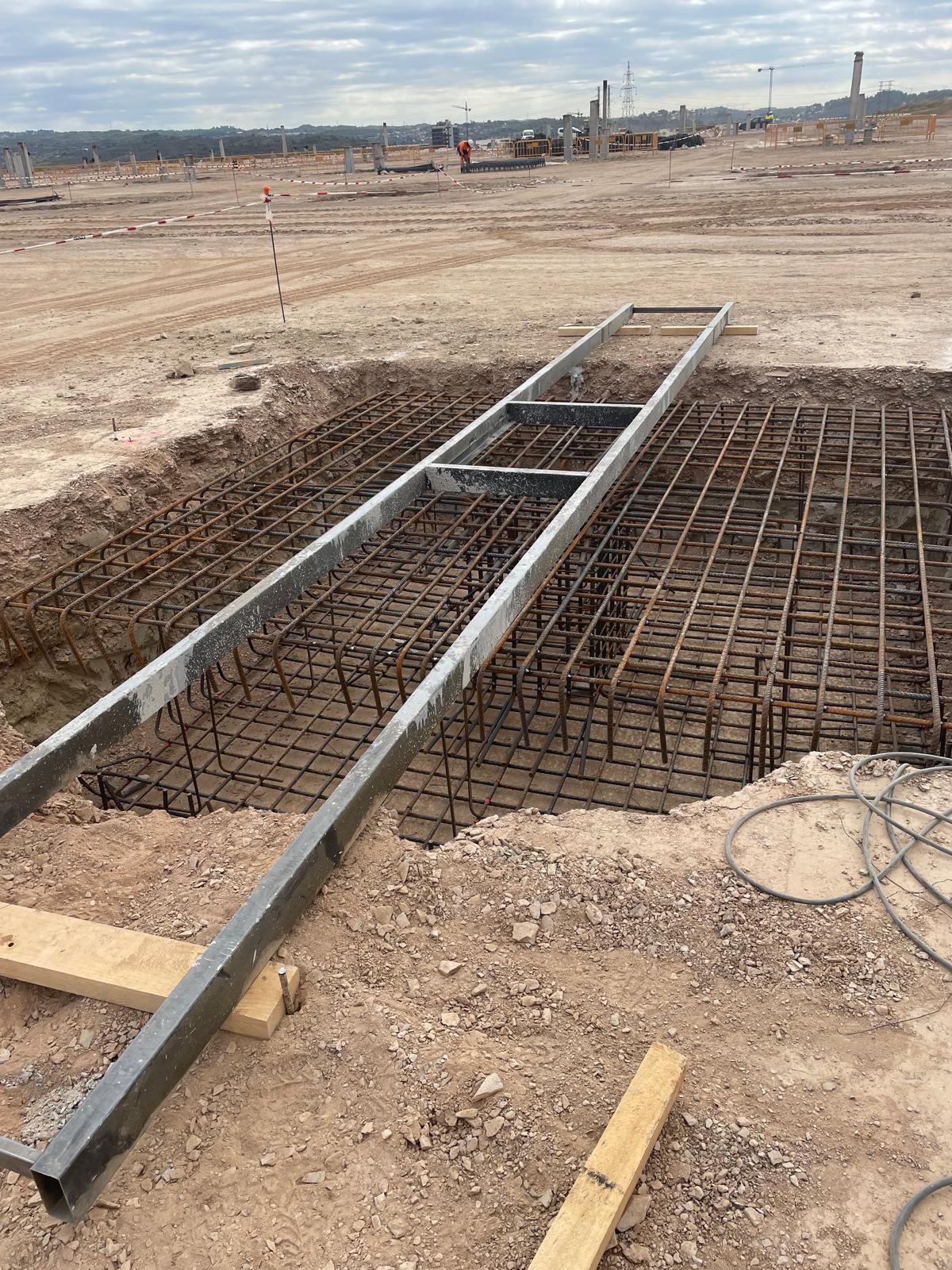

Con la delineación de los soportes y plantillas, nos aseguramos una correcta colocación de las vainas corrugadas metálicas. Elaboramos los diseños en función de las necesidades del proyecto, enumerando debidamente cada plantilla para facilitar así su colocación.

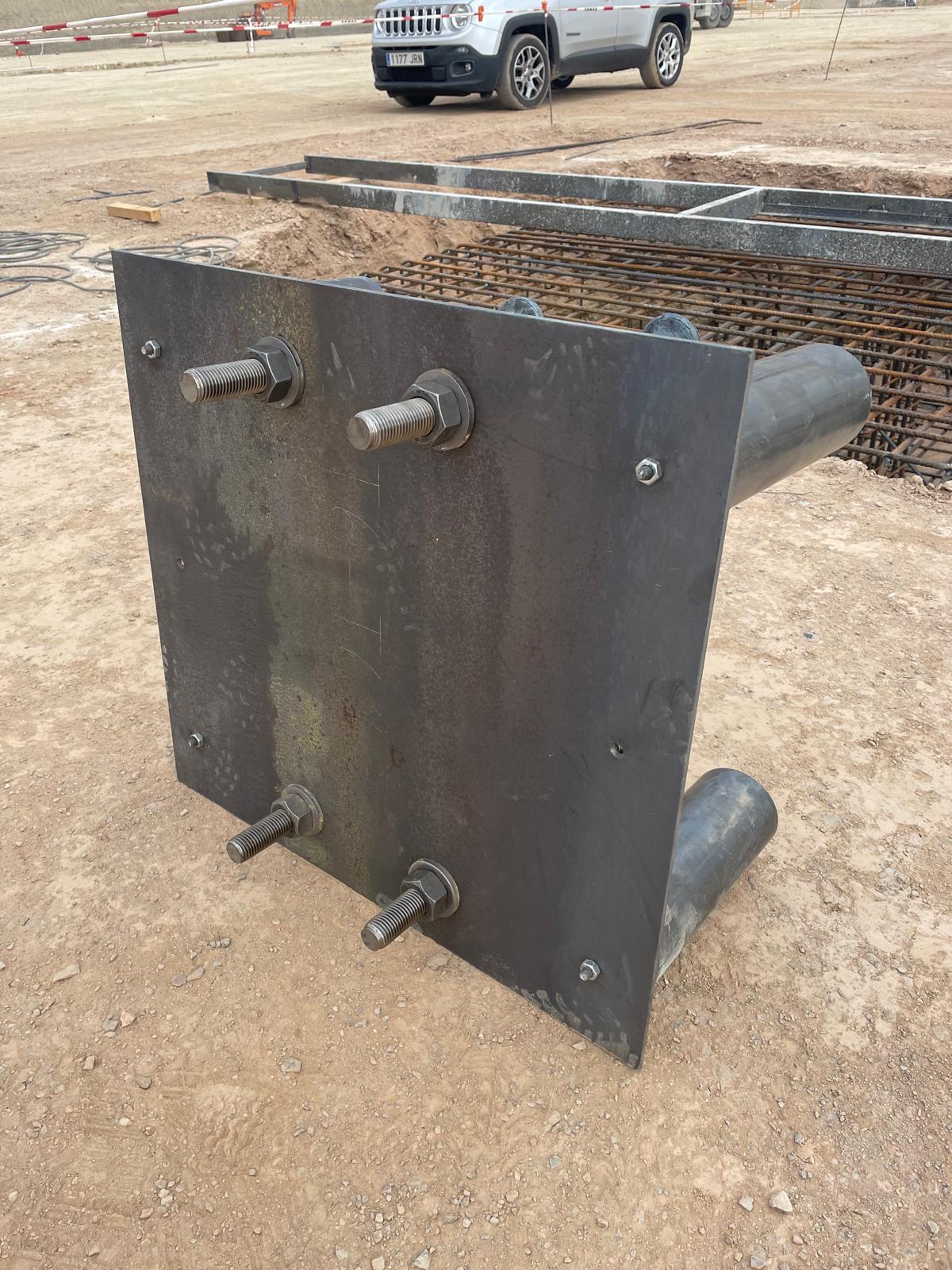

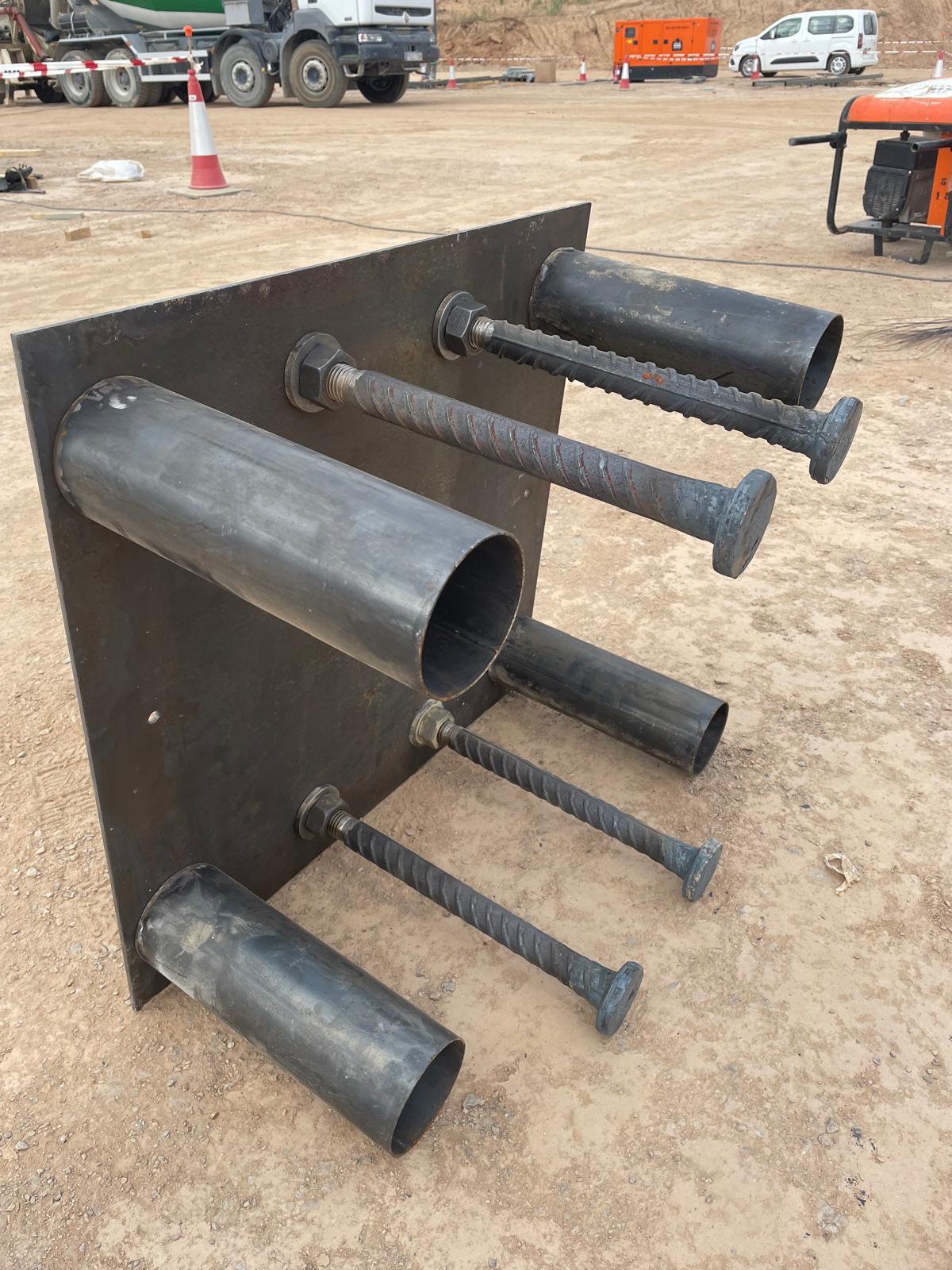

Los tornillos de anclaje sirven para realizar una buena conexión de los elementos estructurales para la cimentación (prefabricado, jácenas, encepados, etc.). Definimos su uso específico para estructuras prefabricadas de hormigón y para la fijación de estructuras metálicas. Los anclajes transfieren la fuerza que se genera en la estructura a las cimentaciones u otro elemento de hormigón mediante el anclaje de los mismos, sea mediante anclaje por longitud recta (tornillos anclaje largos) o por conos de hormigón (tornillos anclaje cortos).
